Phần 2: Băng tải mép đúc và băng tải mép cắt: So sánh cấu tạo, hiệu suất và cách lựa chọn

Băng tải mép đúc và băng tải mép cắt là hai dạng kết cấu mép phổ biến đối với băng tải sử dụng lớp bố vải. Nhìn bên ngoài, sự khác biệt giữa hai loại chủ yếu nằm ở việc phần mép được bao phủ bằng cao su hay được cắt trực tiếp sau quá trình lưu hóa. Tuy nhiên, phía sau đặc điểm tưởng như đơn giản này lại liên quan đến kết cấu lớp bố, phân bố ứng suất, khả năng chịu lệch băng, chất lượng mối nối, bảo trì và tổng chi phí vận hành.

3. Băng tải mép đúc và mép cắt: Khác biệt về lớp bố và khả năng bảo vệ mép

Một trong những vấn đề thường được nhắc đến nhất khi so sánh hai loại băng tải là khả năng bảo vệ phần đầu của lớp bố.

3.1. Băng tải mép đúc bảo vệ hoàn toàn đầu lớp bố

Ở băng tải mép đúc, các lớp bố vải kết thúc bên trong lớp cao su. Điều này tạo ra một lớp bảo vệ vật lý giữa phần bố và môi trường bên ngoài. Mép băng có khả năng:

Hạn chế tiếp xúc trực tiếp với nước.
Giảm tiếp xúc trực tiếp với hóa chất.
Hạn chế sự xâm nhập theo cấu trúc mao dẫn.
Bảo vệ phần đầu lớp bố khỏi ma sát trong một số điều kiện nhất định.

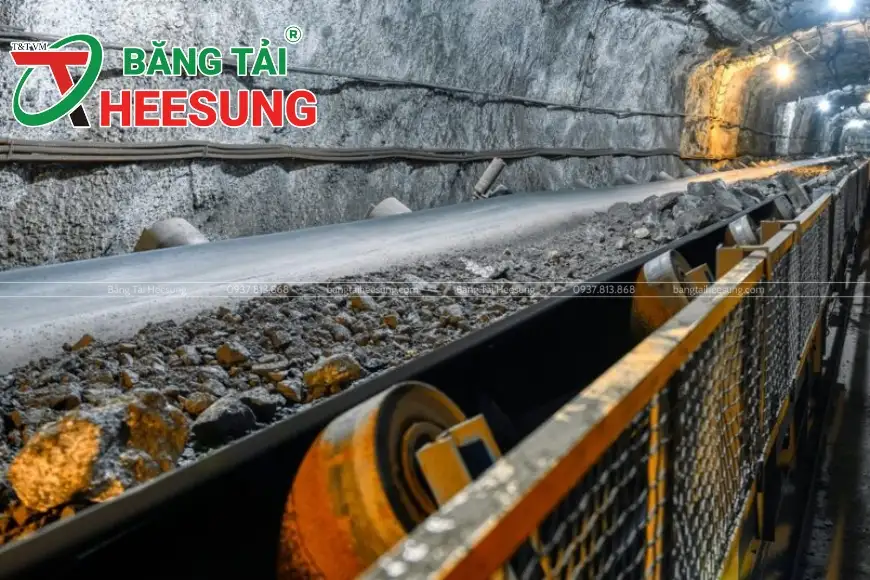

*Phần mép của băng tải mép đúc bảo vệ tốt lớp bố của băng tải*

Đây là lý do băng tải mép đúc có giá trị rõ ràng trong những môi trường đặc biệt.

3.2. Băng tải mép cắt cho phép quan sát trực tiếp lớp bố

Ngược lại, ở băng tải mép cắt, đầu các lớp bố được lộ tại mặt cắt. Tuy nhiên, việc lộ lớp bố không đồng nghĩa với việc băng tải sẽ nhanh chóng hư hỏng trong mọi môi trường. Với các loại bố tổng hợp hiện đại như Nylon hoặc Polyester, khả năng hấp thụ nước thấp hơn rất nhiều so với các loại sợi tự nhiên trước đây. Theo số liệu trong tài liệu kỹ thuật:

Nylon có khả năng hấp thụ nước khoảng 2,5 – 3,5%.
Polyester khoảng 0,4 – 0,8%.
Một số loại sợi tự nhiên có thể đạt 15 – 25%.

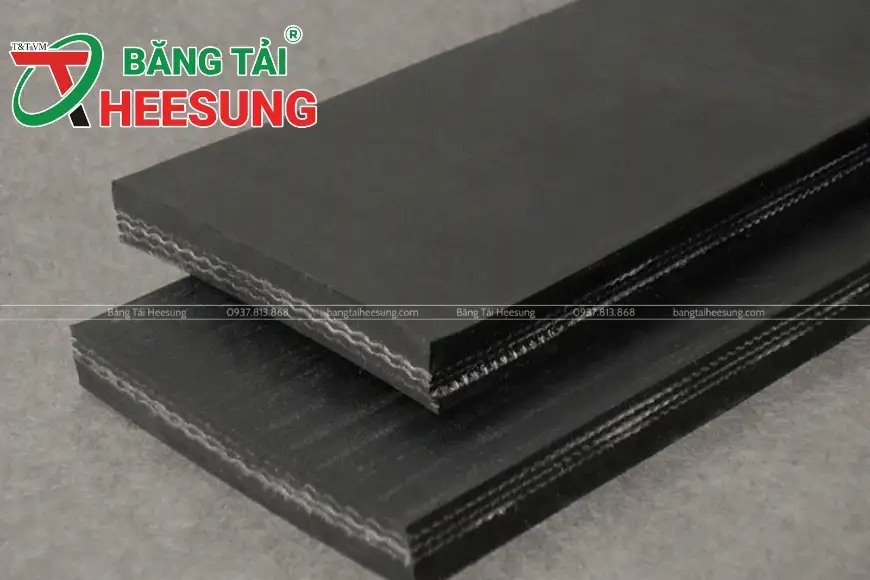

mép của băng tải mép cắt — *Mép của băng tải mép cắt có thể nhìn rõ lớp bố vải bên trong*

Do đó, lợi thế của mép đúc về khả năng cách ly lớp bố vẫn tồn tại, nhưng mức độ cần thiết của lợi thế này phải được xem xét dựa trên môi trường vận hành thực tế.

3.3. Vì sao quan niệm “mép đúc luôn tốt hơn” không còn hoàn toàn phù hợp?

Trong giai đoạn băng tải sử dụng phổ biến lớp bố cotton, khả năng hấp thụ nước cao khiến việc bảo vệ mép trở thành yêu cầu quan trọng. Tuy nhiên, khi Nylon và Polyester trở thành vật liệu phổ biến, đặc tính vật liệu đã thay đổi đáng kể. Điều này dẫn đến một vấn đề: “Tiêu chuẩn lựa chọn mép của nhiều hệ thống vẫn có thể chịu ảnh hưởng từ kinh nghiệm của thời kỳ sử dụng vật liệu cũ”.

Vì vậy, đối với hệ thống sử dụng lớp bố tổng hợp và làm việc trong môi trường thông thường, việc bắt buộc sử dụng mép đúc cần được đánh giá dựa trên điều kiện thực tế thay vì chỉ dựa vào thói quen.

4. So sánh băng tải mép đúc và băng tải mép cắt về phân bố ứng suất

Đây là một trong những khác biệt có ý nghĩa quan trọng nhất khi băng tải làm việc ở lực căng cao.

4.1. Phân bố ứng suất trên băng tải mép cắt

Ở băng tải mép cắt, kết cấu từ trung tâm đến mép tương đối đồng nhất. Không có vùng chồng kết cấu đặc biệt tại mép nên:

Độ cứng phân bố liên tục.
Đường truyền lực rõ ràng.
Ứng suất ngang có xu hướng phân bố đồng đều.
Phản ứng của mép gần với khu vực trung tâm.

Điều này đặc biệt có ý nghĩa trong hệ thống vận chuyển đường dài, nơi băng tải phải chịu tải trọng chu kỳ trong thời gian dài.

4.2. Phân bố ứng suất trên băng tải mép đúc

Ở băng tải mép đúc, phần mép hình thành một vùng chuyển tiếp giữa kết cấu mép và thân băng. Tại khu vực này có thể xuất hiện:

Sự thay đổi về độ cứng.
Gradient ứng suất ngang.
Khác biệt về biến dạng giữa mép và phần trung tâm.
Tập trung ứng suất tại một số vị trí khi chịu tải chu kỳ.

Trong điều kiện lực căng thấp đến trung bình, những khác biệt này thường không quá lớn. Tuy nhiên, khi lực căng tăng cao, sự khác biệt về kết cấu có thể trở nên đáng chú ý hơn.

4.3. Lực căng cao làm thay đổi cách đánh giá băng tải

Đối với hệ thống vận chuyển đường dài, đặc biệt với tuyến băng dài trên khoảng 1,5 – 2 km, băng tải thường phải làm việc gần giới hạn lực căng của lớp bố. Khi đó:

Đường truyền lực cần càng rõ ràng càng tốt.
Biến dạng ngang cần được kiểm soát.
Mối nối phải chịu tải chu kỳ liên tục.
Các khu vực tập trung ứng suất có nguy cơ trở thành điểm khởi phát mỏi.

Đây là một trong những lý do băng tải mép cắt thường được xem xét trong các hệ thống lực căng cao sử dụng lớp bố tổng hợp.

5. Băng tải mép đúc và mép cắt ảnh hưởng thế nào đến mối nối?

Mối nối là một trong những vị trí quan trọng nhất của toàn bộ hệ thống băng tải. Một băng tải có kết cấu thân rất tốt nhưng mối nối không phù hợp vẫn có thể phát sinh hư hỏng sớm.

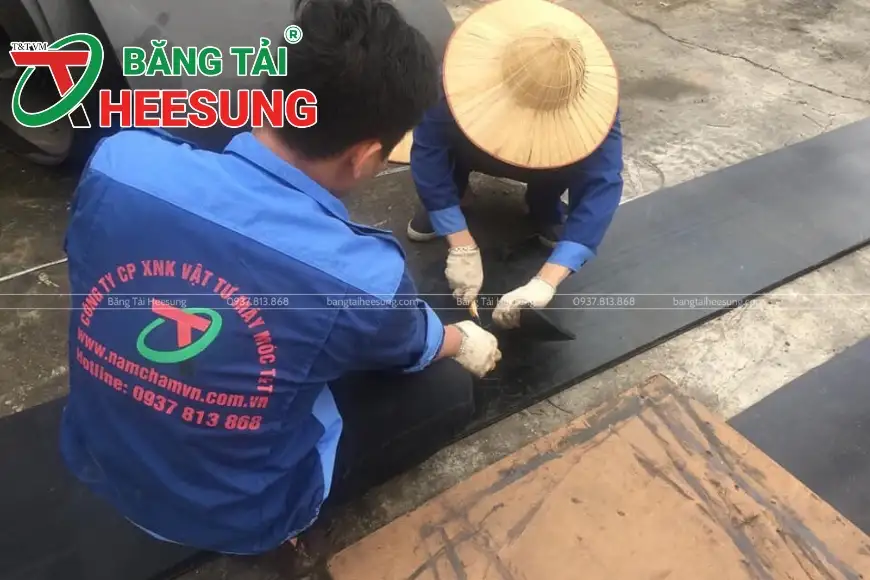

dán nối băng tải — *Mỗi loại băng tải có sự ảnh hưởng khác nhau đến mối nối băng tải*

5.1. Những yếu tố quyết định chất lượng mối nối

Chất lượng mối nối phụ thuộc vào nhiều yếu tố, trong đó có:

Độ đồng đều về chiều dày băng.
Hình học của phần cắt bậc.
Sự đối xứng giữa mặt trên và mặt dưới.
Diện tích liên kết.
Độ đồng đều của lớp cao su liên kết.
Phân bố ứng suất tại khu vực mối nối.

Theo tài liệu kỹ thuật, ngay cả khi quy trình được thực hiện đạt yêu cầu, độ bền mối nối thường chỉ nằm trong khoảng 85 – 92% độ bền của thân băng.

5.2. Ưu điểm của băng tải mép cắt khi thực hiện mối nối

Do chiều dày mép tương đồng với thân băng, băng tải mép cắt có một số lợi thế về hình học. Các bước cắt có thể được duy trì đồng đều hơn, đồng thời mặt trên và mặt dưới dễ đạt tính đối xứng. Điều này giúp:

Tăng tính đồng nhất của diện tích liên kết.
Giảm tập trung ứng suất tại mép.
Đơn giản hóa việc cắt bậc.
Tăng khả năng lặp lại giữa các mối nối.

Độ bền mối nối của băng tải mép cắt theo mức phổ biến trong tài liệu có thể đạt khoảng 85 – 90%, và trong các hệ thống lực căng cao có thể đạt khoảng 88 – 92% khi quy trình được kiểm soát tốt.

5.3. Mối nối băng tải mép đúc có điểm gì cần lưu ý?

Vùng chồng kết cấu tại mép khiến việc tạo hình học mối nối trở nên phức tạp hơn. Phần mép cần được bù trừ trong quá trình cắt bậc, khiến việc duy trì sự đối xứng hoàn toàn giữa hai mặt có thể khó hơn. Theo dữ liệu trong tài liệu kỹ thuật:

Độ bền mối nối thường khoảng 75 – 85%.
Diện tích liên kết hiệu dụng có thể giảm khoảng 5 – 8% tại khu vực bị ảnh hưởng bởi kết cấu mép.
Khu vực mép của mối nối có thể trở thành vị trí tập trung ứng suất.

Do đó, với các hệ thống vận hành liên tục và lực căng cao, chất lượng mối nối cần được đặc biệt chú trọng khi lựa chọn loại mép.

[CÒN TIẾP: PHẦN 3]

Băng tải mép đúc và băng tải mép cắt đều có vị trí riêng trong hệ thống vận chuyển công nghiệp. Lựa chọn đúng không phải là chọn loại có thông số cao hơn trên lý thuyết, mà là chọn kết cấu phù hợp nhất với điều kiện làm việc và yêu cầu vận hành thực tế của từng hệ thống. Liên hệ Băng tải Heesung để được tư vấn và hỗ trợ về dòng sản phẩm này:
