Phần 3: Quy trình sản xuất băng tải cao su 6 bước từ Băng Tải Heesung
Quy trình sản xuất băng tải cao su là yếu tố quyết định trực tiếp đến độ bền, khả năng chịu tải, độ ổn định và hiệu suất vận hành của một hệ thống băng tải. Một sản phẩm băng tải chất lượng cao không chỉ được tạo nên từ cao su và vải bố, mà còn là kết quả của quá trình phối trộn vật liệu, cán luyện, ghép lớp, lưu hóa, kiểm tra chất lượng và hoàn thiện được kiểm soát chặt chẽ.

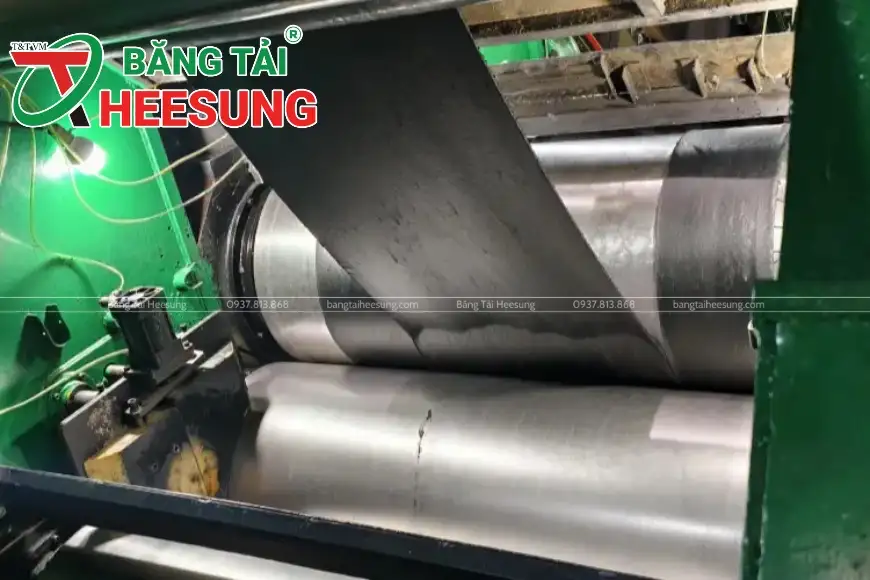

5. Quy trình sản xuất băng tải cao su Bước 2: Cán luyện và tráng cao su
Cán luyện và tráng cao su là công đoạn biến hợp chất cao su đã phối trộn thành các tấm cao su có độ dày, độ đồng đều và bề mặt phù hợp. Đây cũng là giai đoạn cao su được kết hợp với lớp vải bố gia cường để tạo nên các lớp cấu trúc của băng tải.
5.1. Công đoạn đùn cao su trước khi cán luyện
Sau khi phối trộn, cao su được làm nguội và chuẩn bị đưa vào máy đùn. Máy đùn có nhiệm vụ:
- Gia nhiệt cao su đến điều kiện gia công phù hợp.
- Tạo dòng vật liệu ổn định.
- Điều chỉnh hình dạng và kích thước đầu ra.
- Cung cấp dải cao su đồng đều cho máy cán.
Việc sử dụng máy đùn trước cán luyện giúp cải thiện sự ổn định của vật liệu, hạn chế hiện tượng cao su quá rộng, không đều hoặc phân bố nhiệt không đồng nhất. Nếu quá trình chuẩn bị không tốt, các lỗi như độ dày không đồng đều, bề mặt không ổn định hoặc liên kết kém có thể xuất hiện trong các công đoạn tiếp theo.
5.2. Cao su đi qua hệ thống con lăn cán
Trong máy cán, cao su được đưa qua các con lăn thép được kiểm soát về nhiệt độ và áp lực. Hệ thống cán thường có cấu hình ba con lăn hoặc bốn con lăn tùy thiết kế. Mục tiêu của công đoạn này là tạo ra các tấm cao su:
- Có độ dày đồng đều.
- Có mật độ ổn định.
- Có bề mặt phẳng và mịn.
- Đáp ứng kích thước theo yêu cầu kỹ thuật.
- Có khả năng kết hợp tốt với lớp gia cường.
Đối với từng loại băng tải, độ dày lớp cao su phủ có thể khác nhau. Ví dụ, lớp phủ cao su 3mm hoặc 6mm cần được kiểm soát chính xác trên toàn bộ chiều rộng tấm.
5.3. Tráng cao su lên vải bố gia cường
Sau khi được cán, cao su có thể được tráng lên vải EP, NN, aramid hoặc các vật liệu gia cường phù hợp. Trong quá trình này, lớp vải được đưa qua hệ thống cán cùng với cao su để tạo thành lớp gia cường đã được tráng phủ. Đây là nền tảng của cấu tạo băng tải nhiều lớp.
Khả năng bám dính giữa cao su và vải bố rất quan trọng. Nếu xảy ra:
- Túi khí.
- Lệch lớp.
- Độ căng không phù hợp.
- Phân bố cao su không đều.
- Nhiệt độ cán không ổn định.
thì nguy cơ bong tách lớp hoặc hư hỏng trong quá trình sử dụng có thể tăng lên.
5.4. Các thông số cần kiểm soát trong công đoạn cán luyện
Một quy trình cán luyện chính xác cần kiểm soát:
- Nhiệt độ con lăn: Ảnh hưởng đến khả năng chảy, độ dẻo và sự liên kết của cao su.
- Lực căng vật liệu: Giúp hạn chế hiện tượng kéo giãn, biến dạng hoặc lệch lớp vải.
- Tốc độ cấp liệu: Đảm bảo lớp cao su được phân bố đồng đều.
- Độ dày: Được đo và kiểm tra liên tục để đáp ứng thông số kỹ thuật.
- Áp lực cán: Ảnh hưởng đến khả năng tạo hình và độ đồng đều của lớp cao su.
Trong các dây chuyền hiện đại, thiết bị đo độ dày và cảm biến biên có thể được sử dụng để hỗ trợ kiểm soát trong thời gian thực.
5.5. Bảo quản bán thành phẩm sau cán luyện
Sau khi cán, các tấm cao su hoặc lớp vải đã tráng được cuộn lại và đưa đến khu vực lưu trữ. Cao su chưa lưu hóa thường còn tính dính tự nhiên. Vì vậy, cần sử dụng lớp vải bảo vệ hoặc vật liệu chống dính giữa các vòng cuộn để hạn chế hiện tượng các lớp dính vào nhau. Mỗi cuộn bán thành phẩm nên được quản lý theo thông tin:
- Mã lô sản xuất.
- Độ dày.
- Loại vật liệu.
- Mục đích sử dụng.
- Thời gian sản xuất.
Việc ghi nhận thông tin giúp truy xuất nguồn gốc và kiểm soát chất lượng ở các công đoạn tiếp theo.
5.6. Vai trò của cán luyện trong chất lượng băng tải
Cán luyện không chỉ là bước làm phẳng cao su. Đây là công đoạn hình thành độ dày, tính đồng nhất và nền tảng liên kết của các lớp băng tải. Nếu cán luyện không đạt yêu cầu, băng tải có thể gặp các vấn đề:
- Độ dày không đều.
- Lệch băng khi vận hành.
- Mài mòn sớm.
- Bong tách lớp.
- Giảm khả năng chịu tải.
- Hư hỏng trong quá trình lưu hóa.
Vì vậy, cán luyện cần được thực hiện với độ chính xác cao và kiểm soát chặt chẽ các thông số kỹ thuật.
6. Quy trình sản xuất băng tải cao su Bước 3: Ghép lớp
Ghép lớp là công đoạn kết hợp các lớp cao su và vật liệu gia cường để tạo thành thân băng tải hoàn chỉnh trước khi đưa vào lưu hóa. Đây là bước chuyển từ các bán thành phẩm riêng lẻ thành một kết cấu băng tải có thiết kế cụ thể.
6.1. Các lớp cấu tạo được ghép trong băng tải
Tùy theo thiết kế, một dây băng tải có thể bao gồm:
- Lớp cao su phủ mặt trên.
- Lớp cao su phủ mặt dưới.
- Các lớp vải EP hoặc NN đã tráng cao su.
- Lớp gia cường chống rách.
- Lớp breaker hoặc lớp đệm.
- Các lớp gia cường đặc biệt.
Mỗi lớp có chức năng riêng. Lớp phủ cao su bảo vệ thân băng khỏi tác động của vật liệu vận chuyển. Lớp vải hoặc cáp gia cường chịu lực kéo và duy trì hình dạng. Các lớp chống rách hoặc breaker có thể được bổ sung để tăng khả năng chịu va đập và chống hư hỏng trong điều kiện làm việc khắc nghiệt.
6.2. Sắp xếp các lớp theo thiết kế
Quá trình ghép lớp thường bắt đầu trên bàn lắp ráp hoặc hệ thống lay-up tự động. Trình tự cơ bản:
- Đặt lớp cao su phủ mặt dưới.
- Đặt lớp vải bố hoặc vật liệu gia cường.
- Tiếp tục xếp các lớp theo bản thiết kế.
- Đặt lớp cao su phủ mặt trên.
- Kiểm tra độ thẳng, độ căng và vị trí các lớp.
Các hệ thống hiện đại có thể sử dụng laser hoặc camera để hỗ trợ kiểm soát vị trí. Trong các dây chuyền thủ công, công nhân sử dụng dưỡng căn chỉnh, thiết bị ép và kinh nghiệm thao tác để đảm bảo các lớp được đặt đúng vị trí.

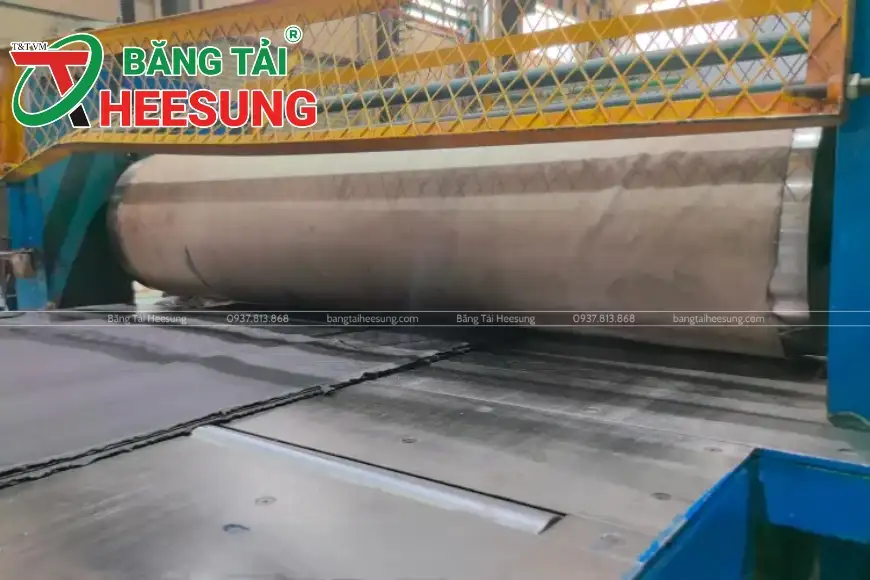

6.3. Ép và loại bỏ bọt khí giữa các lớp
Sau khi các lớp được xếp, chúng được ép hoặc lăn để tạo sự tiếp xúc tốt giữa các bề mặt. Mục tiêu là:
- Hạn chế bọt khí.
- Giảm khoảng trống giữa các lớp.
- Tăng khả năng tiếp xúc.
- Chuẩn bị điều kiện liên kết trong lưu hóa.
Cao su chưa lưu hóa có tính dính tự nhiên, do đó nhiều trường hợp không cần sử dụng keo dán riêng giữa các lớp. Sự liên kết hoàn chỉnh sẽ được hình thành trong quá trình lưu hóa dưới tác động của nhiệt độ và áp suất.
6.4. Phương pháp ghép lớp một lần
Trong một số dây chuyền sản xuất hiện đại, các lớp băng tải được xếp trong một lần lắp ráp và chuyển trực tiếp đến máy lưu hóa. Phương pháp này có thể mang lại các lợi ích:
- Giảm thời gian xử lý.
- Hạn chế việc gia nhiệt lặp lại.
- Giảm số lần di chuyển bán thành phẩm.
- Hạn chế nguy cơ lệch lớp.
- Cải thiện tính ổn định của kết cấu.
Các lớp chống rách hoặc gia cường bổ sung được đặt theo yêu cầu của từng thiết kế.
6.5. Cắt mép, ghi nhãn và chuẩn bị lưu hóa
Sau khi ghép lớp, thân băng được xử lý để đạt kích thước cần thiết. Các công việc có thể bao gồm:
- Cắt chỉnh chiều rộng.
- Chuẩn bị chiều dài.
- Tạo đầu nối theo yêu cầu.
- Chuẩn bị mối nối bậc hoặc đầu nối ngón.
- Bổ sung thông tin sản xuất.
Mỗi thân băng nên có nhãn nhận diện bao gồm mã đơn hàng, thông số lớp phủ, số lớp gia cường và hướng dẫn lưu hóa nếu áp dụng.
6.6. Vì sao ghép lớp ảnh hưởng đến tuổi thọ băng tải?
Một băng tải có thể sử dụng vật liệu cao su tốt nhưng vẫn nhanh hư hỏng nếu các lớp được ghép không chính xác. Các lỗi như lệch lớp, thiếu lớp gia cường, bọt khí hoặc độ căng không đồng đều có thể dẫn đến:
- Bong tách lớp.
- Lệch băng.
- Mài mòn không đều.
- Giảm độ bền kéo.
- Hư hỏng khi chịu tải.
- Giảm tuổi thọ sản phẩm.
Ghép lớp chính xác giúp đảm bảo thiết kế của băng tải được thực hiện đúng ngay từ trước khi lưu hóa.
[CÒN TIẾP: PHẦN 4]
Nhìn chung, quy trình sản xuất băng tải cao su đóng vai trò quyết định đến độ bền, khả năng vận hành và tuổi thọ của sản phẩm trong từng điều kiện làm việc. Tại Băng tải Heesung, mỗi công đoạn từ phối trộn nguyên liệu, cán tráng, ghép lớp đến lưu hóa đều được kiểm soát chặt chẽ nhằm đảm bảo chất lượng và tính ổn định cao. Với năng lực sản xuất, công nghệ hiện đại và khả năng tùy chỉnh theo nhu cầu thực tế, Heesung mang đến giải pháp băng tải cao su phù hợp cho nhiều ngành công nghiệp!
BĂNG TẢI HEESUNG – GIẢI PHÁP BĂNG TẢI CAO SU CHO CÔNG NGHIỆP
- Website: https://bangtaiheesung.com
- Hotline: 0937 813 868
- Fanpage: https://www.facebook.com/BangtaiHeesung
- Trụ sở chính: Số 602, Tòa nhà CT1, Phố Đỗ Nhuận, P. Xuân Đỉnh, TP. Hà Nội
- Văn phòng Sài Gòn: 1073/63B Cách Mạng Tháng Tám, P. Tân Sơn Nhất, TP. HCM
- Kho – Xưởng SX: Số 9, Đường Thụy Phương, P. Đông Ngạc, TP. Hà Nội
